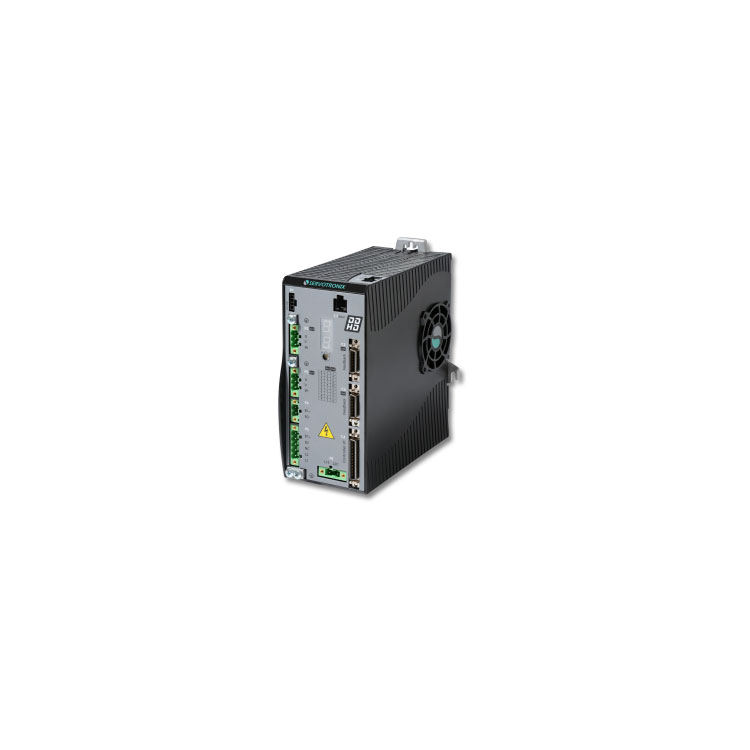

高創雙軸伺服驅動器DDHD快速入門指南

DDHD 是一種高性能的雙軸伺服驅動器，用于中低壓系統。DDHD 雙驅動器的設計采用了與Servotronix CDHD 伺服驅動器相同的平臺和強大控制算法，后者已經在實踐中證明是一種非常成功的產品。DDHD 連線和引腳分配一節的圖中說明了所需的硬件和工具，并說明了 DDHD 附帶的連接器。此外，您可能需要使用一個小型一字螺絲刀來安裝開關。為了將 DDHD 連接到主機，您需要一個 4p4c 插頭和連線（RS232 串行接口）。產品說明書沒有的，可以聯系萬里疆科技免費獲取。

一、所需的計算機系統

需要使用如下計算機系統和軟件：

2 GHz CPU

1 GB RAM

1000 MB 可用硬盤（在安裝了.net 4 之后）

連接到驅動器的通信接口；采用如下接口之一：

USB 口以及帶鐵氧體磁珠的USB-RS232 適配器RS232口

操作系統： Windows XP-SP3, Windows 7, Windows 8，32 位或 64 位

ServoStudio 推薦的屏幕分辨率為1280x800，更低分辨率為1024x768。

ServoStudio：用來配置和檢測驅動器的圖形軟件接口。

.Net4 （詳細內容請參見.NET Framework 系統要求）。

二、DDHD 安裝流程

按照如下步驟安裝和設置 DDHD 系統。

1. 安裝 DDHD。

2. 完成所有電氣連接：

控制器 I/O

電機 反饋

安全轉矩關斷（STO），或使用跳線繞過

電機

電機制動器（根據需要）

再生電阻器（根據需要）

母線共享（根據需要）

交流輸入電壓

3. 使用旋轉開關設置驅動器地址。

4. 將驅動器連接到主機。

5. 給驅動器和主機上電。

6. 安裝 ServoStudio 軟件。

7. 使用 ServoStudio
